宫协先导活塞式减压阀进行调试设置简介
日本MIYAWAKI宫胁阀门 / 2013-05-15

    宫协先导活塞式减压阀由主阀单元,导阀单元,压力调节单元以及压力信号传递单元构成。对此类先导活塞式减压阀进行压力设置和调整的时候要遵循以下步骤:

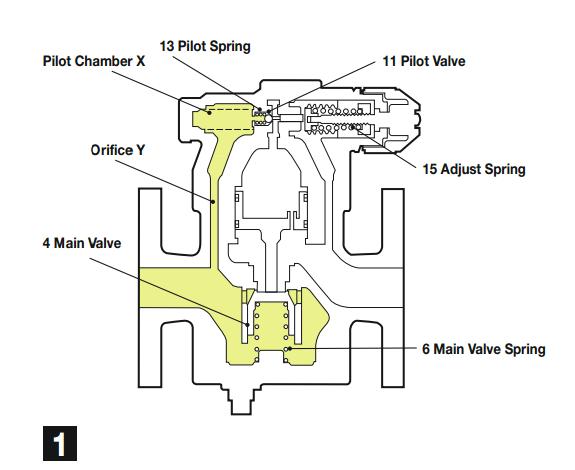

    1、在调整减压阀出口压力前,要将减压阀顶部绿色把手沿顺时针方向旋转直至把手能够自由的转动而不受弹簧的弹力。在这个时候,主阀部分在主阀弹簧弹力的作用下关闭。导阀在导阀弹簧的弹力作用下关闭。此时将减压阀安装在实验管道中,并打开气源开关,保持入口压力并使之大于欲设定的出口压力。此时气体进入主阀阀体下半部。同时,经过信号传送管道Orifice Y到达导阀阀腔Pilot Chamber X(如图1所示)。

RE3减压阀调试

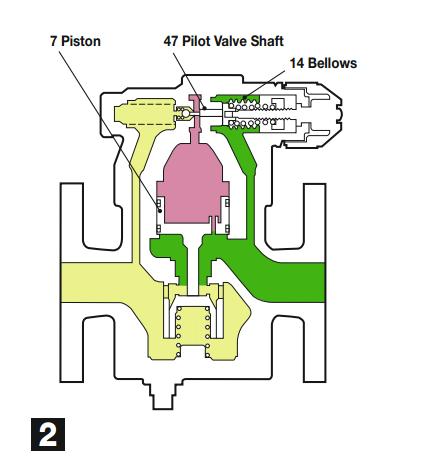

    2、调整出口压力前,要将绿色把手沿逆时针旋转,此时导阀调节弹簧adjust spring(15)在推力作用下压入波纹管bellows(14),而波纹管则在弹簧压力作用下扩张从而打开导阀。进入导阀阀腔pilot chamber X 的气体则通过导阀进入压力调整单元piston(7),即减压阀活塞上部。由于主阀活塞上下部分压强相同,但是上下部分面积不同,导致活塞上下部分之间存在一个压力差。主阀main valve(4)在这个压力差的作用下打开。气体进入减压阀出口侧(如图2所示)。

    RE10N减压阀压力设置

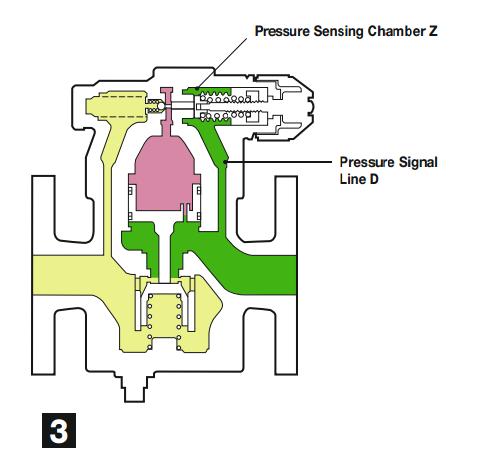

3、进入减压阀出口侧的一部分气体,通过信号管道pressure signal line D 进入导阀的测压室Pressure sensing chamber Z。在压力的作用下,波纹管bellows(14)收缩。在减压阀出口压力的作用下,最终波纹管的收缩力和弹簧的弹力会到达一个平衡。此时出口压力趋于稳定。测量出口压力为设定值后。停止旋转绿色把手。由此可以看出,先导活塞是减压阀主阀main valve(4)的运动和调节实际上是受出口侧气体压力的控制,从而达到控制出口侧压力稳定的目的(如图3所示)。

先导活塞式减压阀压力调整减压阀调整图例
