MIYAWAKI宫协倒吊桶式蒸汽疏水阀工作原理
MIYAWAKI宫协 / 2013-07-11

    倒吊桶式蒸汽疏水阀属于机械式蒸汽疏水阀的一种,其主要工作原理是利用蒸汽与冷凝水的比重差。倒吊桶式蒸汽疏水阀的排凝过冷度为零即排出饱和温度的冷凝水。下面主要接扫MIYAWAKI宫协倒吊桶式蒸汽疏水阀的工作原理和工作过程。

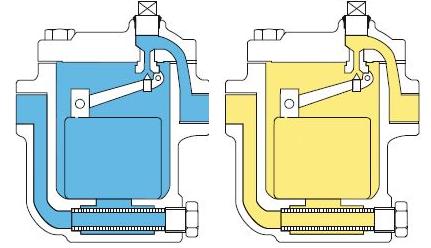

    在工作初期倒吊桶处于下沉状态阀瓣与阀座完全分离低温冷凝水,非凝缩气体迅速排出.高温冷凝水逐渐流入阀体并充满阀体内部在倒掉桶内外为同一介质时倒吊桶保持下沉状态,高温冷凝水由在阀体顶部的阀座排出孔被排出系统(如图1所示)。

MIYAWAKI宫协倒吊桶式蒸汽疏水阀 工作原理

图1

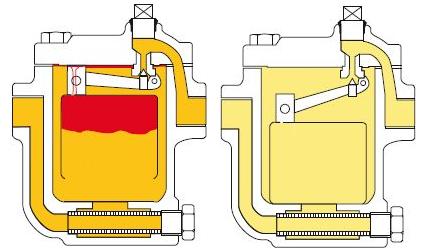

    伴随着高温冷凝水的大量排出,蒸汽逐渐流入倒吊桶内气体状态的蒸汽充满倒掉桶内部.倒吊桶因浮力上浮带动阀瓣接触阀座实施关闭工作(如图2所示)。

图2

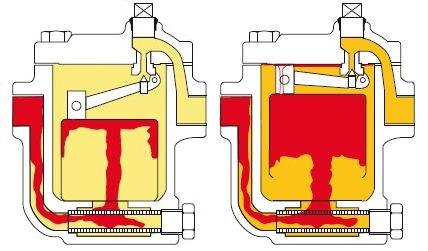

    空气等非凝缩气体通过倒吊桶上部的排出孔与冷凝水一同排出,同时蒸汽亦通过此排出孔排出并冷凝化,当倒吊桶内的蒸汽散热完全冷凝化后,倒吊桶的内部与外部介质相同倒吊桶因其自重下沉带动阀瓣离开阀座排出冷凝水(如图3所示)。

图3
