宫协浮球式空气疏水阀工作原理
日本MIYAWAKI宫胁阀门 / 2013-05-23

     Miyawaki宫协浮球式空气疏水阀专门为空气系统,空气管线及其他气体管路系统设计的液体排放阀门,该疏水阀带有压力平衡管路借口,接入压力平衡管线后,可有效的避免空气绑的现象。

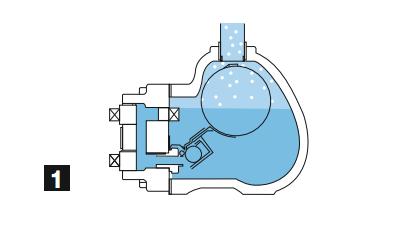

    系统启动的时候,排放液体混同空气进入空气疏水阀。阀门浮球在液体浮力的作用下浮起,阀门打开,液体经过阀嘴被排放出用气系统。混入空气疏水阀的空气则聚集在疏水阀的上部。为了消除空气绑的现象,疏水阀上部皆有压力平衡管,聚集在疏水阀上部的空气经由平衡管返回系统中(如图1所示)。

MIYAWAKI浮球式空气疏水阀日本宫协浮球式排液阀

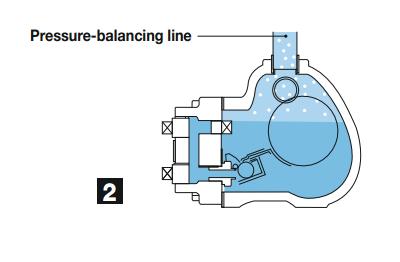

    随着排放液体连续不断的进入到空气疏水阀,阀内浮球也在液体浮力作用下随液位上下浮动,而疏水阀也在不停的调节开度或者启闭。从而,液体不断的从系统内排出。通常情况下,用汽系统内的冷凝水产生量是有限的,疏水阀会保持在某个开度范围上下波动,冷凝水也会连续稳定的排出系统。而空气则通过压力平衡管道离开疏水阀回到用汽系统(如图2所示)。
