RE10N蒸汽减压阀是日本miyawaki宫协生产的法兰连接蒸汽减压阀，该减压阀为先导式结构，具有减压比高，灵敏度高等优点。

日本MIYAWAKI宫胁RE10N蒸汽法兰减压阀技术参数：

适用介质：蒸汽

使用温度：最高220℃

一次侧压力：0.1~1.6MPa

二次侧压力：0.03~1.2MPa

减压比：20：1

连接方式：法兰

连接口径：DN15~50mm

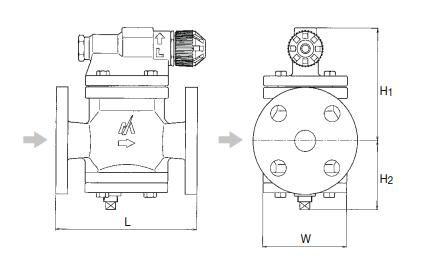

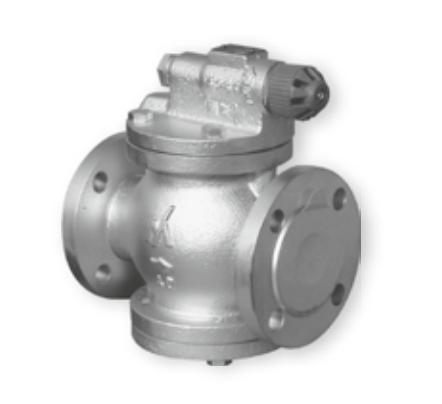

日本MIYAWAKI宫胁RE10N蒸汽法兰减压阀产品及尺寸图：



日本MIYAWAKI宫胁RE10N蒸汽法兰调压阀尺寸规格表：

RE10N减压阀规格

规格：mm	L：mm	H1：mm	H2：mm	W：mm	重量：Kg
15	160	133	80	100	7.0
20	160	133	80	100	7.4
25	170	133	80	100	8.0
32	200	154	103	130	14.1
40	200	154	103	130	14.3
50	220	154	103	130	15.5



型号	连接方式	通径		使用压力范围   一次压力		控制压力范围     二次压力		最大减压比	最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	Mpa	psig		℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
RE10N	法兰	15	½"	0.1-1.6	14.5-230	0.03-1.2	4.4-174	20 ：1	220	428	160	133	80	100	6.3	5.2	3.1	3.9	墨球铸铁FCD450	7.0	15.4
		20	3/4"																	7.4	16.3
		25	1"								170				6.7					8.1	17.8
		32	1¼"								200	154	103	130	7.9	6.1	4.1	5.1		14.1	31.0
		40	1½"																	14.3	31.5
		50	2"								220				8.7					15.5	34.1
