日本宫协MIYAWAKI调温型蒸汽疏水阀属于非追随饱和温度曲线型双金属片式蒸汽疏水阀.其冷凝水排出温度可以根据实际需要进行任意调节。适用于有效利用冷凝水显热量及降低闪蒸蒸汽量的各类使用环境,并可在线实施冷凝排出温度的调节。调温型蒸汽疏水阀具有完美杜绝浪费蒸汽的特性适用于蒸汽输送管线及蒸汽伴热系统,有效提高节能减排效果。

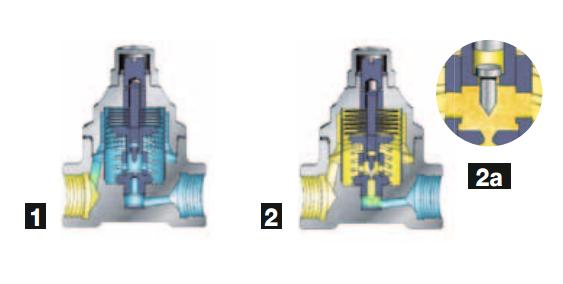

工作初期感温元件双金属片组群处于平展状态,阀瓣与阀座分离冷凝水及非凝缩空气等气体迅速被排出(如图1所示)。伴随着冷凝水温度的升高感温元件双金属片组群开始膨胀带动阀瓣逐渐向阀座移动;阀座上部的导向连接件四周开有排出孔即使阀瓣逐渐接近阀座亦可以保持迅速连续的排出大量冷凝水(如图2所示)。

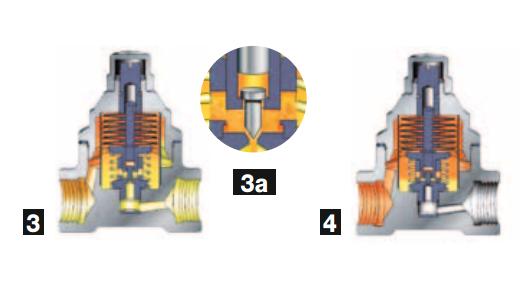

接近饱和温度的高温冷凝水逐渐流入阀体内部感温元件双金属片组群越发膨胀使阀瓣紧贴于阀座关闭排出孔,高温冷凝水逐渐堆积布满双金属片组群周围,感温元件双金属片组群可随时感应冷凝水温度变化,利用高温冷凝水在降低至排出温度之前所含有的显热量(如图3所示)。伴随着调温型蒸汽疏水阀本体的散热堆积于阀体内部的高冷凝水温度下降,下降至设定排出温度时感温元件双金属片组群开始恢复平展状态带动阀瓣离开阀座将达倒设定排出温度的冷凝水排出。高温冷凝水再次到来时调温蒸汽疏水阀重复3-4状态连续不断排出非常接近设定温度的冷凝水(如图4所示)。
