S62N热动力圆盘式蒸汽疏水阀





品牌：宫胁MIYAWAKI

型号：S61N

材质：铸钢

连接形式：螺纹

种类：圆盘式

公称通径：15-25（mm）

适用介质：蒸汽

压力环境：高压

工作温度：高温

标准：德标

流动方向：单向

类型(通道位置)：二通式

 S62N热动力圆盘式蒸汽疏水阀性能特点：

 1、 装有双全属环，通气初期能迅速排放空气和低温冷凝水。

2、 工作效率高。

3、 经久耐用。

4、高精磨圆盘和阀座延长了使用寿命。

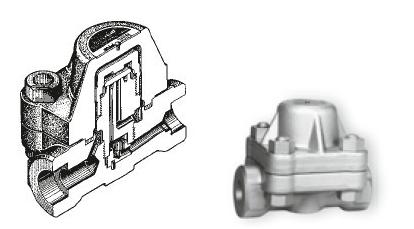

 S62N热动力圆盘式蒸汽疏水阀结构尺寸图片：

型号	通径		JIS 20-40K ASME 150.300lb				ASME 1600lb				JIS 63K ASME 900lb
mm	in	mm	in	kg	lb	mm	in	kg	lb	mm	in	kg	lb
15	½"	200	7.9	8.2	18	200	7.9	9	20	220	8.7	9.2	20.2
20	3/4"	210	8.3	8.4	19	210	8.3	11	23	230	9.1	10.5	23.1
25	1"	240	9.4	9.3	21	240	9.4	11	25	240	9.4	11.2	24.6



型号	连接方式	通径		工作压力范围		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
S61N	螺纹 Rc,NPT	15	½"	0.3-6.4	44.930	425	800	130	90	25	100	5.1	3.5	1.0	3.9	锻钢A105	5.0	11.0
		20	3/4"
		25	1"
S62N	螺纹 Rc,NPT	15	½"			725	887	130	90	25	100	5.1	3.5	1.0	3.9	锻钢A182F22	5.0	11.0
		20	3/4"
		25	1"
S61NF	法兰 JIS,ANSI,DIN	15	½"			425	800	参照图1	90	25	100	参照图1	3.5	1.0	3.9	锻钢A105	参照图1	参照图1
		20	3/4"
		25	1"
S62NF	法兰 JIS,ANSI,DIN	15	½"			725	887	参照图1	90	25	100	参照图1	3.5	1.0	3.9	锻钢A182F22	参照图1	参照图1
		20	3/4"
		25	1"
S61NW	承插焊	15	½"			425
