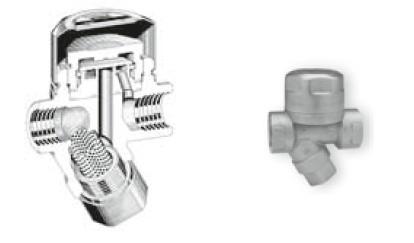

SC31热动力圆盘式蒸汽疏水阀



日本MIYAWAKI宫胁SC31热动力圆盘式蒸汽疏水阀性能特点



1、 独特的圆盘式阀门结构使其工作更加有效：SC31-由不锈钢制成。

2、 易于保修维护：可换阀座的圆盘。

3、 保温阀盖，节能。

4、 装有双金属环，通气初期能迅速排放空气和低温冷凝水。

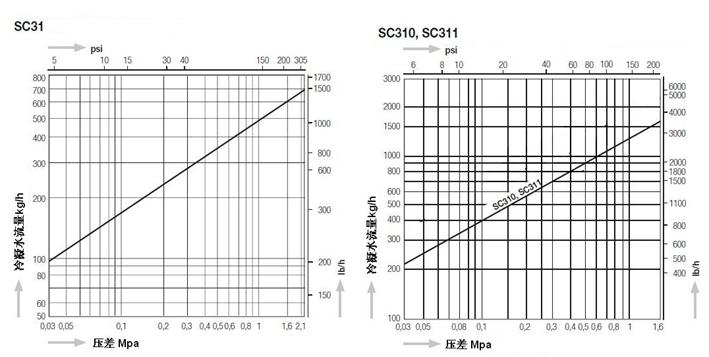

日本MIYAWAKI宫胁SC31热动力圆盘式蒸汽疏水阀排量图

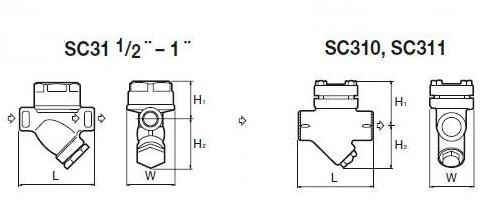

日本MIYAWAKI宫胁SC31热动力圆盘式蒸汽疏水阀结构尺寸图表



型号	连接方式	通径		最高工作压力		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
SC31	螺纹 Rc,NPT	15	1/2"	0.03-2.1	4.4-305	220	428	78	55	59	61	3.1	2.2	2.3	2.4	不锈钢SCS14	1.0	2.2
		20	3/4"					90	61			3.5	2.4				1.3	2.9
		25	1"					95				3.7					1.2	2.6
S31N		15	1/2"	0.03-1.6	4.4-230			90	55	65	60	3.5	2.2	2.6	2.4	球墨铸铁FCD450	1.1	2.4
		20	3/4"						60				2.4				1.2	2.7
		25	1"					95				3.7					1.3	2.9
		32	1-¼"					180	104	100	106	7.1	4.1	3.9	4.2	铸铁FC250	8.0	17.7
		40	1-1½ "						110				4.3				8.7	19.2
		50	2"						111				4.4				9.3	20.5
S31NF	法兰 JIS，ANSI	15	1/2"					140	55	65	60	5.5	3.5	2.6	2.4	球墨铸铁FCD450	2.5	5.5
		20	3/4"					150	60			5.9	2.4				3.0	6.6
		25	1"					160				6.3					3.4	7.5
		32	1-¼"					240	104	100	106	9.5	4.1	3.9	4.2	铸铁FC250	12.0	26.5
		40	1-1½ "						108				4.3				13.5	29.8
		50	2"														14.5	32
SC-310	螺纹 Rc,NPT	20	3/4"					180	89	81	96	7.1	3.5	3.2	3.8		6.0	13.2
SC-311		25	1"
SF-340	法兰 JIS，ANSI	20	3/4"					240				9.5					10.0	22.1
SF-341		25	1"
