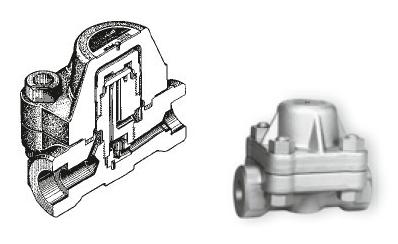

S61N热动力圆盘式蒸汽疏水阀







品牌：宫胁MIYAWAKI

型号：S61N

材质：铸钢

连接形式：螺纹

种类：圆盘式

公称通径：15-25（mm）

适用介质：蒸汽

压力环境：高压

工作温度：高温

标准：德标

流动方向：单向

类型(通道位置)：二通式



S61N热动力圆盘式蒸汽疏水阀性能特点：



1、 装有双全属环，通气初期能迅速排放空气和低温冷凝水。

2、 工作效率高。

3、 经久耐用。

4、高精磨圆盘和阀座延长了使用寿命。

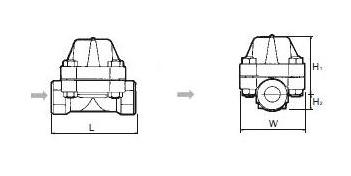

S61N热动力圆盘式蒸汽疏水阀结构尺寸图表：



型号	连接方式	通径		工作压力范围		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
S61N	螺纹 Rc,NPT	15	½"	0.3-6.4	44.930	425	800	130	90	25	100	5.1	3.5	1.0	3.9	锻钢A105	5.0	11.0
		20	3/4"
		25	1"
S62N	螺纹 Rc,NPT	15	½"			725	887	130	90	25	100	5.1	3.5	1.0	3.9	锻钢A182F22	5.0	11.0
		20	3/4"
		25	1"
S61NF	法兰 JIS,ANSI,DIN	15	½"			425	800	参照图1	90	25	100	参照图1	3.5	1.0	3.9	锻钢A105	参照图1	参照图1
		20	3/4"
		25	1"
S62NF	法兰 JIS,ANSI,DIN	15	½"			725	887	参照图1	90	25	100	参照图1	3.5	1.0	3.9	锻钢A182F22	参照图1	参照图1
		20	3/4"
		25	1"
S61NW	承插焊	15	½"			425	800	130	90	25	100	5.1	3.5	1.0	3.9	锻钢A105	5.0	11.0
		20	3/4"
		25	1"
S62NW	承插焊	15	½"			725	887	130	90	25	100	5.1	3.5	1.0	3.9	锻钢A182F22	5.0	11.0
		20	3/4"
		25	1"

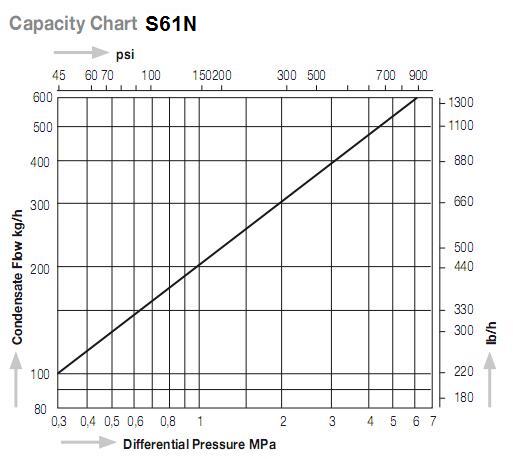

 S61N热动力圆盘式蒸汽疏水阀排量图
