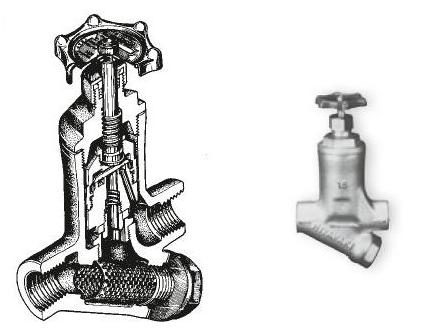

SV热动力圆盘式蒸汽疏水阀



日本MIYAWAKI宫胁SV热动力圆盘式蒸汽疏水阀性能特点：





1、 内置旁通阀-无需安装旁通阀。

2、 经久耐用。

3、 易于替换疏水阀组件。

4、 内置过滤器。

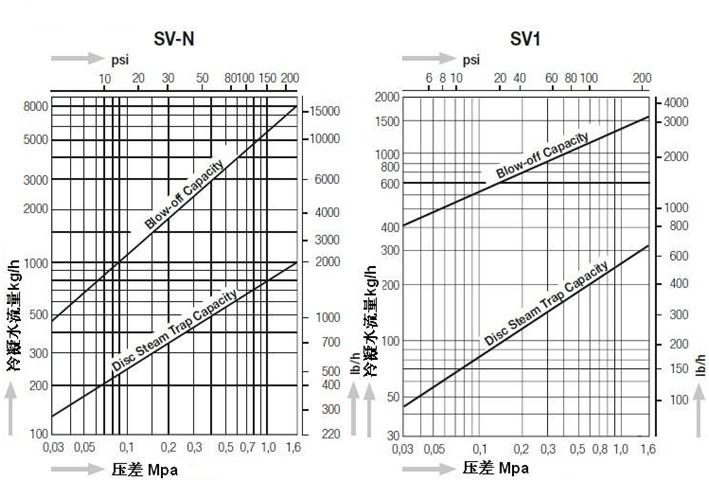

日本MIYAWAKI宫胁SV热动力圆盘式蒸汽疏水阀排量图：

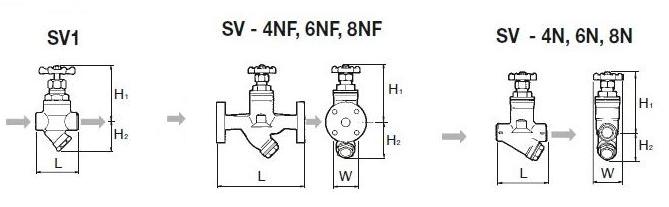

日本MIYAWAKI宫胁SV热动力圆盘式蒸汽疏水阀结构尺寸图表

型号	连接方式	通径		最高工作压力		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
SV1	螺纹 Rc,NPT	10	3/8"	0.03-1.6	4.4-230	220	428	75	105	53	65	3.0	4.1	2.1	2.6	锻钢A105	1.0	2.2
		15	1/2"														1.2	2.6
		20	3/4"						107				4.2
		25	1"					110	155	60	65	4.3	6.1	2.4	2.6	铸铁FC250	2.4	5.3
SV-4N	螺纹 Rc,NPT	15	1/2"					120		65		4.7		2.6
SV-6N		20	3/4"							70				2.8			2.5	5.5
SV-8N		25	1"								65				2.6		2.7	5.9
SV-4NF	法兰 JIS,ASME	15	1/2"					220	150	90		8.7	5.9	3.5			4.1	9
SV-6NF		20	3/4"														4.7	10.3
SV-8NF		25	1"					230				9.1					6.5	14.3
