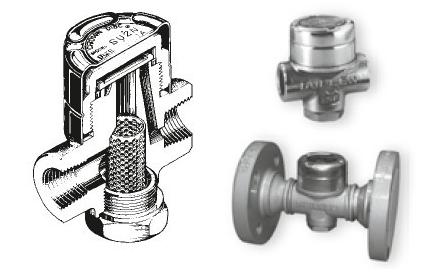

SU2H热动力圆盘式蒸汽疏水阀

日本MIYAWAKI宫胁SU2H热动力圆盘式蒸汽疏水阀性能特点：

     1、 提高性能：利用凝结水排放时发生的再蒸发蒸汽进行闭阀动作；减少工作时蒸汽卷入。

2、 经久耐用：变更了入口处流道设计，双金属外环均为不锈钢制；

3、 适用于高压领域。

4、 设有自动吹放构造内设双金属环，通气初期迅速排出空气及低温凝结水。

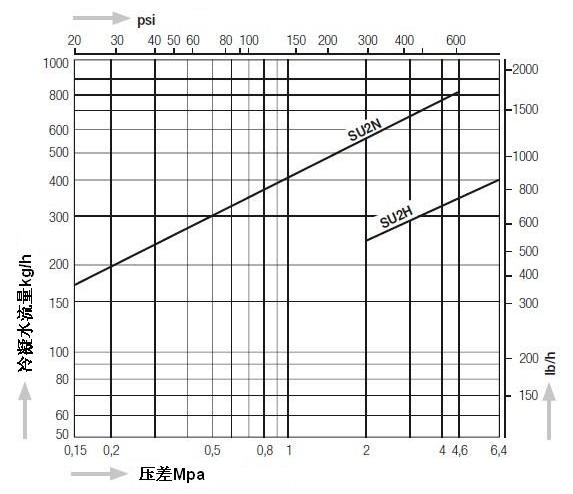

 日本MIYAWAKI宫胁SU2H热动力圆盘式蒸汽疏水阀排量图：

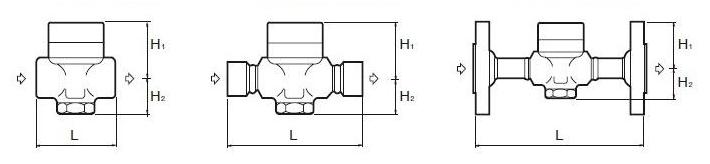

日本MIYAWAKI宫胁SU2H热动力圆盘式蒸汽疏水阀结构尺寸图表



型号	连接方式	通径		工作压力范围		最小工作压差		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
SU2H	螺纹 Rc	15	1/2"	6.4	900	2.0	284	425	780	70	47	32	53	2.8	1.85	1.26	2.08	不锈钢(SUS420J2)	0.8	1.8
		20	3/4"
		25	1"							75	51			2.95	2				1.0	2
SU2HF	法兰	15	1/2"							205	47	32	53	8.1	1.85	1.26	2.08		参照重量表
		20	3/4"																1.5	3.3
SU2HW	承插焊	25	1"							140				5.5					1.4	3.1
SD1	螺纹 Rc,NPT	8	¼"	0.03-3.1	4.4-450			400	752	52	39	25	34	2.0	1.5	1.0	1.3		1.3	2.9
		10	3/8"																0.3	0.7
		15	1/2"							60	41	23		2.4	1.6	0.9

重量表：

通径		JIS10K		JIS20K		JIS30K		JIS40K		JIS63K		ASM.JPI1501b		ASME.JPI3001b		ASME.JPI6001b		ASME.JPI9001b		DIN PN40
mm	in	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb
15	1/2"	2.6	5.7	2.6	5.7	3.8	8.4	4.1	9.0	4.9	10.8	2.2	4.8	2.7	5.9	3.3	7.3	5.7	12.5	3.1	6.8
20	3/4"	3.0	6.6	3.0	6.6	4.1	9.0	4.1	9.7	6.2	13.6	3.6	5.7	3.7	8.1	4.6	10.1	7.1	15.6	3.8	8.4
25	1"	4.0	8.8	4.0	8.8	5.0	11.0	5.4	11.9	7.0	15.4	3.0	6.6	4.3	9.5	5.4	11.9	9.6	21.1	4.3	9.5
