SU2N热动力圆盘式蒸汽疏水阀

SU2N热动力圆盘式蒸汽疏水阀

prev next

  • 商品品牌:miyawaki
  • 商品点击数:3029
  • 本店售价:¥0元
    注册用户:¥0元
    用户评价: comment rank 5
  • 商品总价:
  • 购买数量:
    购买此商品可使用:0 积分

商品描述:

商品属性

SU2N热动力圆盘式蒸汽疏水阀

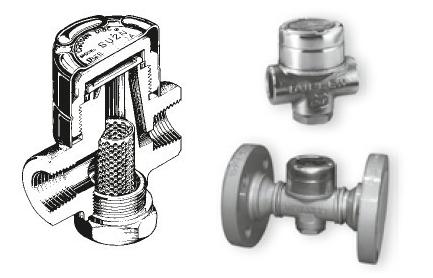

               SU2N热动力圆盘式蒸汽疏水阀 产品图片




日本MIYAWAKI宫胁SU2N热动力圆盘式蒸汽疏水阀性能特点:





1、 提高性能:利用凝结水排放时发生的再蒸发蒸汽进行闭阀动作;减少工作时蒸汽卷入。

2、 经久耐用:变更了入口处流道设计,双金属外环均为不锈钢制;

3、 适用于高压领域。

4、 设有自动吹放构造内设双金属环,通气初期迅速排出空气及低温凝结水。



日本MYAWAKI宫胁SU2N热动力圆盘式蒸汽疏水阀 排量图:


           SU2N热动力圆盘式蒸汽疏水阀排量图


日本MIYAWAKI宫胁SU2N热动力圆盘式蒸汽疏水阀 结构尺寸图表


SU2N热动力圆盘式蒸汽疏水阀 外形尺寸图


型号 连接方式 通径 工作压力范围 最小工作压差 最高工作温度 尺寸(mm) 尺寸(in) 阀体材质 重量
mm in Mpa psig Mpa psig °F L H1 H2 W L H1 H2 W kg lb
SU2N 螺纹
Rc
15 1/2" 4.6 650 0.15 21.3 425 780 70 47 32 53 2.8 1.85 1.26 2.08 不锈钢(SUS420J2) 0.8 1.8
20 3/4" 51 32
25 1" 75 47 2.95 2 1 2
SU2NW 承插焊(S W) 15 1/2" 140 47 32 53 5.5 1.85 1.26 2.08 1.5 3.3
20 3/4" 1.4 3.1
25 1" 1.3 2.9
SU2NF 法兰
(FF,RF)
15 1/2" 205 47 32 53 8.1 1.85 1.26 2.08 参照重量表
20 3/4"
25 1"
重量表:

通径 JIS10K JIS20K JIS30K JIS40K JIS63K ASM.JPI1501b ASME.JPI3001b ASME.JPI6001b ASME.JPI9001b DIN PN40
mm in kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
15 1/2" 2.6 5.7 2.6 5.7 3.8 8.4 4.1 9.0 4.9 10.8 2.2 4.8 2.7 5.9 3.3 7.3 5.7 12.5 3.1 6.8
20 3/4" 3.0 6.6 3.0 6.6 4.1 9.0 4.1 9.7 6.2 13.6 3.6 5.7 3.7 8.1 4.6 10.1 7.1 15.6 3.8 8.4
25 1" 4.0 8.8 4.0 8.8 5.0 11.0 5.4 11.9 7.0 15.4 3.0 6.6 4.3 9.5 5.4 11.9 9.6 21.1 4.3 9.5
