DC1热静力平衡式蒸汽疏水阀





日本MIYAWAKI宫胁DC1热静力平衡式蒸汽疏水阀性能特点

1、      内外不锈钢制造。

2、      设计紧凑。

3、      可以水平或垂直安装。

4、      可在线维修。

“热静力平衡”的规格

提供以下两种型号：

H型： 低于饱和温度5℃（9℉）左右时排放冷凝水。

L型：  低于饱和温度15℃（27℉）左右时排放冷凝水。

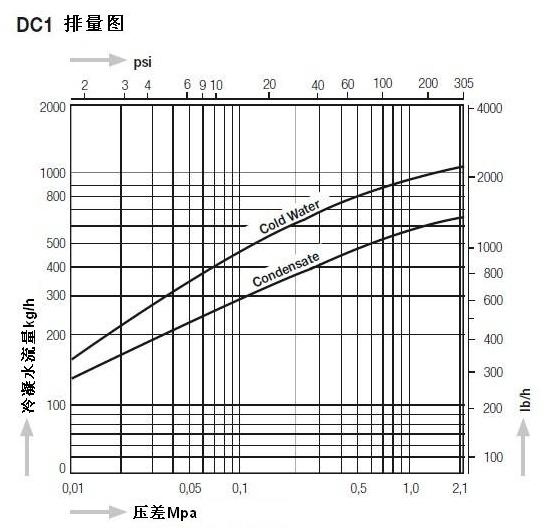

日本MIYAWAKI宫胁DC1热静力平衡式蒸汽疏水阀排量图

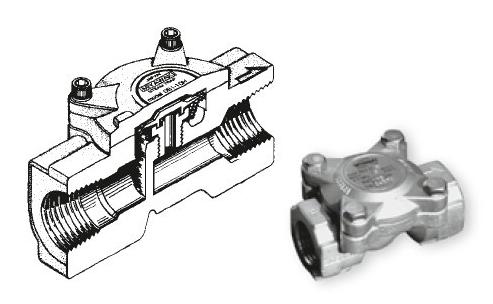

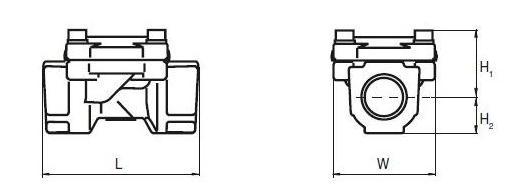

日本MIYAWAKI宫胁DC1热静力平衡式蒸汽疏水阀结构尺寸图表



型号	连接方式	通径		最高工作压力		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
DC1-21	螺纹 Rc,NPT	8	1/4"	2.1	305	220	428	65	28	11	53	2.6	1.1	0.4	2.1	不锈钢SCS13A	0.4	0.9
		10	3/8"
		15	1/2"					75	30	17		3.0	1.2	0.7			0.5	1.1
		20	3/4"
		25	1"					80	33	21		3.2	1.3	1.4			0.5	1.1
DV1-10	螺纹 Rc,NPT	15	1/2"	1.0	145	184	363	110	88	17	65	4.3	3.5	0.7	2.6		0.9	1.9
		20	3/4"
