DF1热静力平衡式蒸汽疏水阀



日本MIYAWAKI宫胁DF1热静力平衡式蒸汽疏水阀性能特点





1、 不锈钢阀体和内件，抗腐蚀。

2、 重量轻，设计紧凑，易于安装。

3、 启动后迅速有效排放空气和低温冷凝水。

4、 可在线修理。

5、 可以水平或垂直安装。



日本MIYAWAKI宫胁DF1热静力平衡式蒸汽疏水阀结构尺寸图表

型号	连接方式	通径		最高工作压力		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
DF1-21	螺纹 Rc,NPT	15	1/2"	2.1	305	235	455	85	36	18	62	3.4	1.4	0.7	2.4	锻钢A105	1.0	2.2
		20	3/4"					100	40	23		3.9	1.6	0.9			1.3	2.9
		25	1"
DF1-21W	承插焊 JIS,ANSI,DIN	15	1/2"					160	36	18	62	6.3	1.4	0.7	2.4		1.4	3.1
		20	3/4"
		25	1"
DF1-21F	法兰 JIS,ANSI	15	1/2"					175	36	18	62	6.9	1.4	0.7	2.4		2.3	5.1
		20	3/4"					195	40	23		7.7	1.6	0.9			3.6	7.9
		25	1"					215				8.5					4.3	9.5
DF1-21F	法兰 DIN	15	1/2"					150	36	18	62	5.9	1.4	0.7	2.4		2.3	5.1
		20	3/4"						40	23			1.6	0.9			3.6	7.9
		25	1"					160				6.3					4.3	9.5

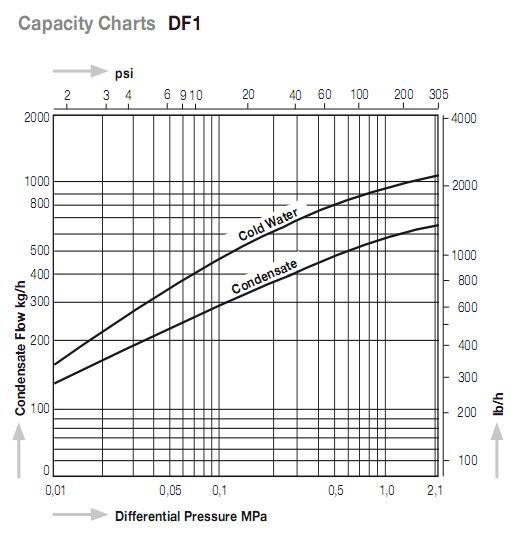

日本MIYAWAKI宫胁DF1热静力平衡式蒸汽疏水阀排水量
