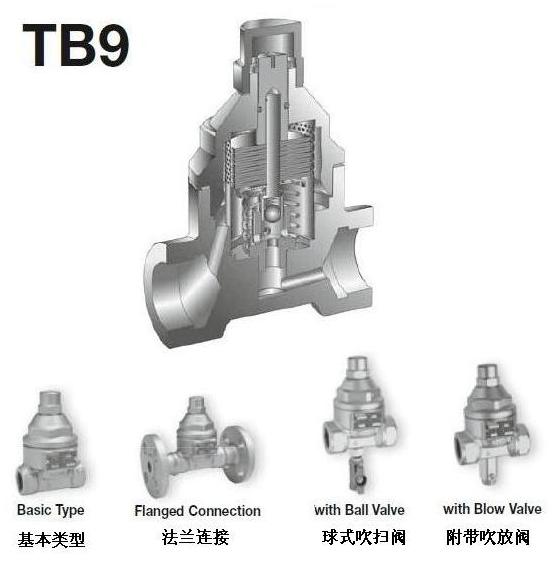

TB9调温型蒸汽疏水阀









日本MIYAWAKI宫胁TB9调温型蒸汽疏水阀技术参数



    品牌：日本MIYAWAKI 宫胁          压力环境：常压

    型号：TB9                        材质：铸钢

    标准：日标                       口径：6mm、10mm

    适用介质：蒸汽                   连接形式：螺纹

    驱动方式：热力                   流动方向：单向

    工作温度：高温                   类型(通道位置)：二通式

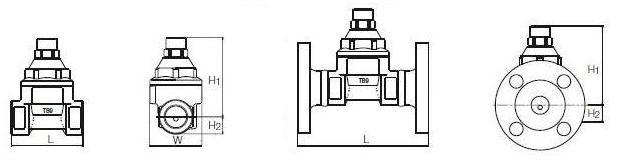

日本MIYAWAKI宫胁TB9调温型蒸汽疏水阀尺寸图表



型号	连接 方式	通径	最高工作压力		最高工作 温度		温度调节范围		尺寸 （mm）				阀体材质		重量（kg）
			Mpa	Psig	℃	℉	℃	℉	L	H1	H2	W	锻钢 A105	Kg		Lb
TB9	螺纹	1/2"	1.6	230	350	662	50-180	122-356	70	90	16	58		1,0		2.2
		3/4"									19			1,1		2.4
		1"							80		23			1,2		2.6



日本MIYAWAKI宫胁TB9调温型蒸汽疏水阀蒸汽流量表和温度行程表





曲线1显示了排放的低温冷凝水为20℃（68℉）时，疏水阀的最大排量。

曲线2显示了排放的高温冷凝水低于疏水阀调节温度10℃（18℉）时，疏水阀的最大排量。
