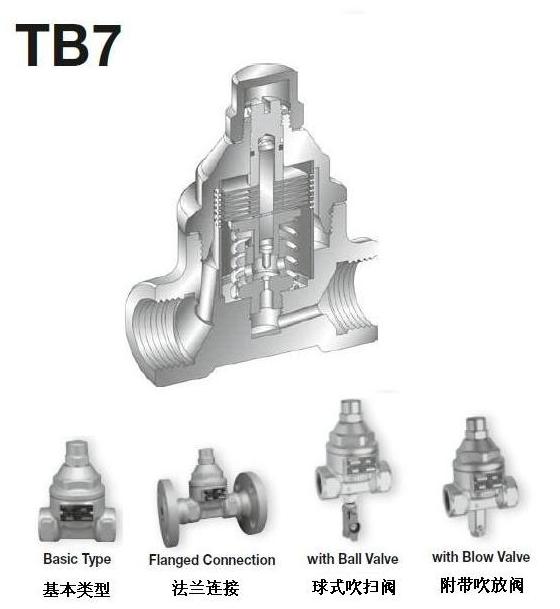

TB7调温型蒸汽疏水阀
日本MIYAWAKI宫胁TB7调温型蒸汽疏水阀技术参数
品牌：日本MIYAWAKI 宫胁 工作温度：常温
型号：TB7 压力环境：常压
标准：日标 公称通径：15~25(mm)
种类：圆盘式 材质：铸钢
形态：隔膜式 口径：6mm、10mm
适用介质：蒸汽 连接形式：螺纹
驱动方式：热力 流动方向：单向
类型(通道位置)：二通式
日本MIYAWAKI宫胁TB7调温型蒸汽疏水阀尺寸图表
|
型号
|
连接
方式
|
通径
|
最高工作压力
|
最高工作
温度
|
温度调节范围
|
尺寸（mm）
|
阀体材质
|
重量（kg）
|
|
mm
|
In
|
Mpa
|
Psig
|
℃
|
℉
|
℃
|
℉
|
L
|
H1
|
H2
|
W
|
锻钢
A105
|
Kg
|
Lb
|
|
TB7
|
螺纹
|
15
|
1/2"
|
2,1
|
305
|
350
|
662
|
50-200
|
122-392
|
70
|
90
|
16
|
58
|
1,0
|
2.2
|
|
20
|
3/4"
|
19
|
1,1
|
2.4
|
|
25
|
1"
|
80
|
89
|
23
|
1,2
|
2.6
|

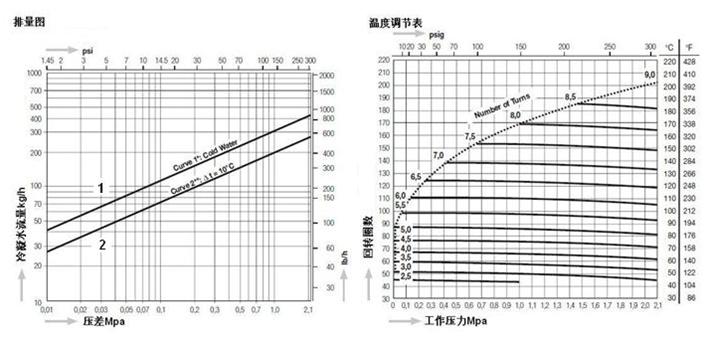

日本MIYAWAKI宫胁TB7调温型蒸汽疏水阀排量图和温度调节表
曲线1显示了排放的低温冷凝水为20℃（68℉）时，疏水阀的最大排量。
曲线2显示了排放的高温冷凝水低于疏水阀调节温度10℃（18℉）时，疏水阀的最大排量。
工厂设定的标准100℃在1.0Mpa下；212℉在145psig下。
