TB52调温型蒸汽疏水阀







日本MIYAWAKI宫胁TB52调温型蒸汽疏水阀性能特点：





1、 SCCV系统的安装延长了使用寿命，阀芯与阀座校准精确，无蒸汽泄露。

2、 通过调整冷凝水排放温度，可高效节约热能。

3、 不受压力变化的影响。

4、 可在线修理。

5、 抗水击能力强。

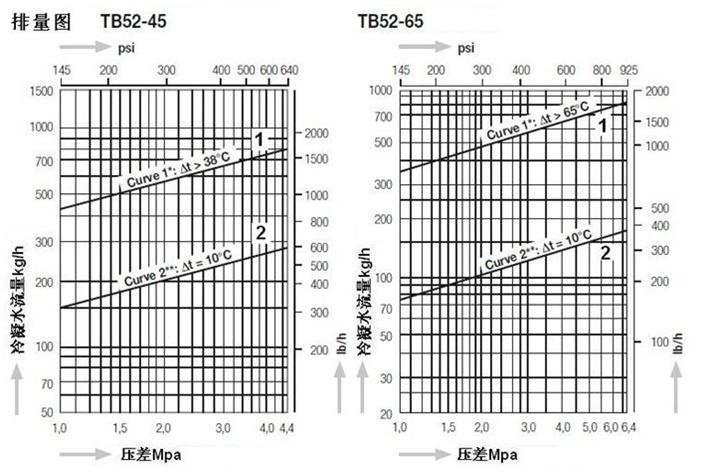

日本MIYAWAKI宫胁TB52调温型蒸汽疏水阀排量图

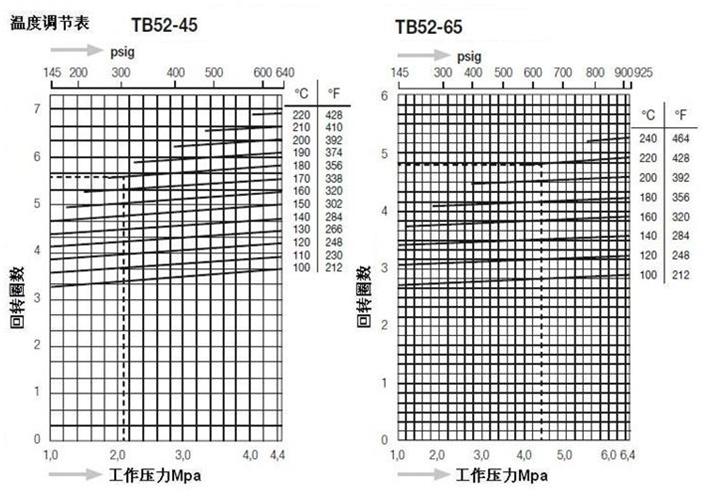

日本MIYAWAKI宫胁TB52调温型蒸汽疏水阀温度调节表

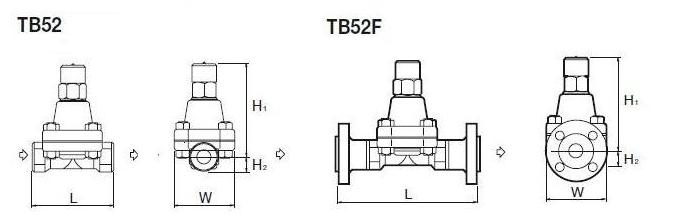

TB52调温型蒸汽疏水阀结构尺寸图



型号	通径		ANSI 600 lb				DIN PN63/PN100				JIS63K ANSI 900 lb
	mm	in	mm	in	kg	lb	mm	in	kg	lb	mm	in	kg	lb
TB52F	15	1/2"	200	7.9	8.8	19.4	210	8.3	9	19	220	9	9	19
	20	3/4"	210	8.3	10.2	22.4	230	9.1	10	22	230	9	10	22
	25	1"	240	9.4	11.2	24.6	230	9.1	11	23	240	9	11	25



型号	连接方式	通径		最高工作压力		最高工作温度		温度调节范围		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
TB51-45	螺纹RC,NPT	15	1/2"	4.4	640	425	800	100-220	212-428	130	156	25	100	5.1	6.1	1.0	3.99	锻钢A105(A182F22-TB52)	5.3	11.1
TB51-65		20	3/4"	6.4	925	425	800	100-240	212-464
TB52-45		25	1"	4.4	640	475	887	100-220	212-428
TB52-65				6.4	925	475	887	100-240	212-464
TB51W-45	承插焊JIS,ASME,DIN	15	1/2"	4.4	640	425	800	100-220	212-428	130	156	25	100	5.1	6.1	1.0	3.99		5.0	11.1
TB51W-65		20	3/4"	6.4	925	425	800	100-240	212-464
TB52W-45		25	1"	4.4	640	475	887	100-220	212-428
TB52W-65				6.4	925	475	887	100-240	212-464
TB51F-45	法兰JIS,ASME	15	1/2"	4.4	640	425	800	100-220	212-428	见表1	156	25	100	见表1	6.1	1.0	3.99		见表1
TB51F-65		20	3/4"	6.4	925	425	800	100-240	212-464
TB52F-45		25	1"	4.4	640	475	887	100-220	212-428
