AG11空气疏水阀（也叫排液阀）是日本miyawaki宫协生产的空气用疏水器，该空气疏水阀采用铸铁浮球作为阀门启闭件，可用于一般中等排量的空气管道系统中。AG11空气疏水阀带有压力平衡管借口，可用于暗转高压力平衡管道，避免出现空气绑的现象。日本MIYAWAKI宫胁AG11空气疏水阀参数介绍：

适用介质：空气

使用压力：0.1~9.7Kg/cm²

使用温度：100℃

阀体材质：铸铁

浮球材质：铸铁

连接方式：螺纹

连接口径：DN15~20mm

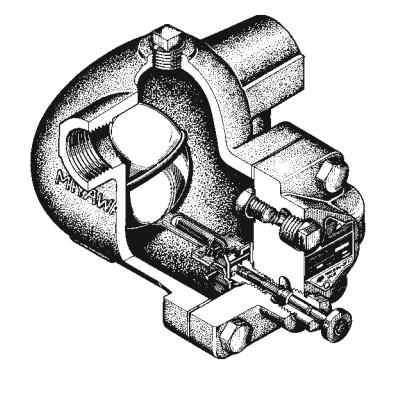

日本MIYAWAKI宫胁AG11空气疏水阀产品及剖视图：

日本MIYAWAKI宫胁AG11空气疏水阀尺寸图表：



连接方式	通径	最高工作压力	最高工作温度	尺寸(mm)							阀体材质	重量
	mm	Mpa	℃	L	H1	H2	W	W1	W2	B		kg
螺纹RC,NPT	15	0.2	100	120	37	92	—	121	60	—	铸铁FC250	3.9
	20	0.97
	20	0.97		140	47	113	—	129	92	—
	25											5.9
法兰JIS.ASME.DIN	15	0.3	300	340	200	120	—	—	—	260	球墨铸铁FCD450	26.0
	20
	25	0.97
	15	0.30	350	for1/2"-1":340       for 1¼"-2":390	200	120	—	—	—	260	铸钢SCPH2	for1/2"-1":28.0 for 1¼"-2":32.0
	20	1.00
	25
	32	2.00
	40
	50	2.90
承插焊	15	0.30	350	280	200	120	—	—	—	260		25.5
	20	1.00
	25	2.0        2.9

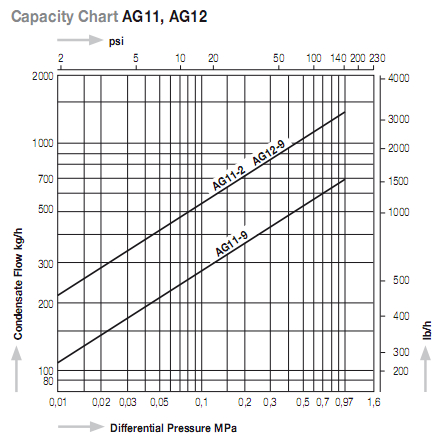

 日本MIYAWAKI宫胁AG11空气疏水阀排量图：
