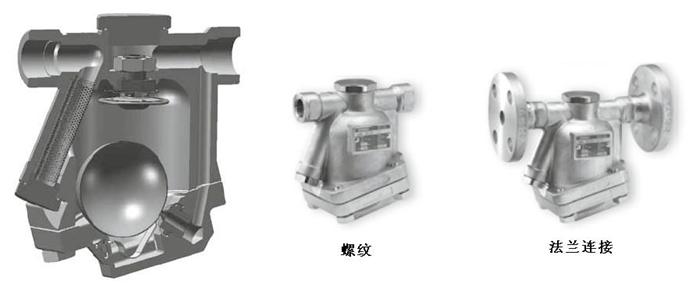

日本宫胁GC20浮球式蒸汽疏水阀性能特点
1、 通气初期的空气或低温冷凝水会自动排出,缩短启动时间。
2、 阀体和内部主要零件是不锈钢制,抗腐蚀。
3、 背压容许量较高,也可用于回收冷凝水。
日本宫胁GC20浮球式蒸汽疏水阀压力表
型号
|
最大操作压力
|
Mpa
|
Psi
|
GC20-3
|
0.3
|
43
|
GC20-8
|
0.8
|
116
|
GC20-21
|
2.1
|
305
|

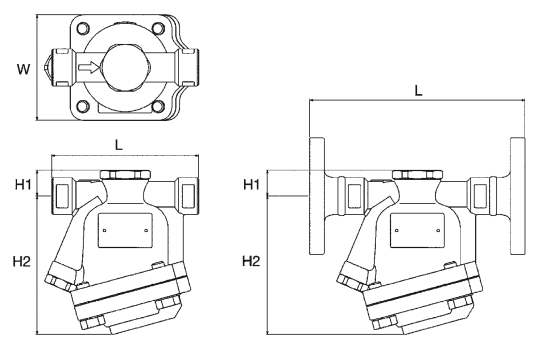

日本宫胁GC20浮球式蒸汽疏水阀结构尺寸图表
型号 |
连接方式 |
通径 |
最高工作压力 |
最高工作温度 |
排空阀类型 |
尺寸(mm) |
阀体材质 |
重量 kg |
mm |
in |
PMO(Mpa) |
TMO(℃) |
L |
H1 |
H2 |
W |
G20-3 |
螺纹 RC,NPT |
15 |
1/2" |
0.3 |
220 |
膜盒式 |
120 |
24 |
105 |
82 |
球墨铸铁FCD450 |
2.5 |
G20-8 |
0.8 |
G20-21 |
2.1 |
G20-3 |
20 |
3/4" |
0.3 |
G20-8 |
0.8 |
G20-21 |
2.1 |
G20-3 |
25 |
1" |
0.3 |
107 |
2.6 |
G20-8 |
0.8 |
G20-21 |
2.1 |
G20-3F |
法兰JIS,ASME,DIN |
15 |
1/2" |
0.3 |
150* 150lb 145 |
105 |
请参照重量表 |
G20-8F |
0.8 |
G20-21F |
2.1 |
G20-3F |
20 |
3/4" |
0.3 |
G20-8F |
0.8 |
G20-21F |
2.1 |
G20-3F |
25 |
1" |
0.3 |
160* 150lb 157 |
G20-8F |
0.8 |
G20-21F |
2.1 |
GC20-3 |
螺纹 RC,NPT |
15 |
1/2" |
0.3 |
120 |
21 |
113 |
86 |
不锈钢SCS13A(CF8) |
2.4 |
GC20-8 |
0.8 |
GC20-21 |
2.1 |
GC20-3 |
20 |
3/4" |
0.3 |
GC20-8 |
0.8 |
GC20-21 |
2.1 |
GC20-3 |
25 |
1" |
0.3 |
2.5 |
GC20-8 |
0.8 |
GC20-21 |
2.1 |
GC20-3F |
法兰JIS,ASME,DIN |
15 |
1/2" |
0.3 |
175* PN40 150 |
请参照重量表 |
GC20-8F |
0.8 |
GC20-21F |
2.1 |
GC20-3F |
20 |
3/4" |
0.3 |
195* PN40 150 |
GC20-8F |
0.8 |
GC20-21F |
2.1 |
GC20-3F |
25 |
1" |
0.3 |
215* PN40 160 |
GC20-8F |
0.8 |
GC20-21F |
2.1 |
|
|
|
|
|
|
|
|
|
|
|
|
