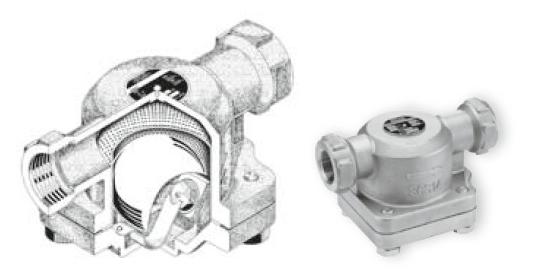

日本宫胁GC1浮球式蒸汽疏水阀





品牌：日本MIYAWAKI疏水阀

型号：GC1

材质：不锈钢

流动方向：单向

连接形式：法兰

适用介质：蒸汽

驱动方式：蒸汽

种类：浮球式



GC1浮球式蒸汽疏水阀性能特点



1、精密设计的球形阀确保了优良的密封效率。

2、连续排流，无蒸汽流失。

3、自动通风，内部恒温通风。

4、全不锈钢设计。

5、设计制造简单，维修方便。

GC1浮球式蒸汽疏水阀适用的压力范围



型号	最大操作压力
	Mpa	Psi
GC1-24	2.1	305
GC1-16	1.6	230
GC1-10	1	145
GC1-5	0.5	72.5
GC1-3	0.3	43.5

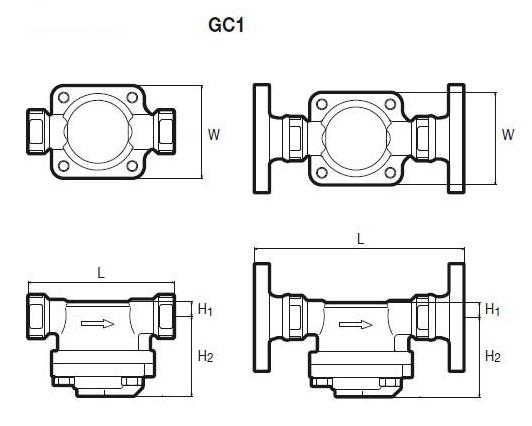

GC1浮球式蒸汽疏水阀结构尺寸图表



型号	连接方式	通径		最高工作压力		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
GC1 GC1V	螺纹 Rc,NPT	15	½"	0.1…21	305	350	662	127	15	75	86	5.0	0.6	3.0	3.4	不锈钢SCS13A	1.8	4.0
		20	3/4"					136				5.4					1.9	4.2
		25	1"					140				5.5					2.0	4.4
GC1-W GC1V-W	承插焊	15	½"	0.1…21	305	350	662	127	15	75	86	5.0	0.6	3.0	3.4	不锈钢SCS13A	1.8	4.0
		20	3/4"					136				5.4					1.9	4.2
		25	1"					140				5.0					2.0	4.4
GC1-F GC1V-F	法兰 JIS,ANSI,DIN	15	½"	0.1…21	305	350	662	175	15	75	86	6.9	0.6	3.0	3.4	不锈钢SCS13A	3.3	7.3
		20	3/4"					195				7.7					4.5	9.9
		25	1"					215				8.5					5.3	11.7



GC1浮球式蒸汽疏水阀结构尺寸图表
