GH4宫胁浮球式蒸汽疏水阀

品牌：宫胁MIYAWAKI

型号：GH4

材质：铸钢

连接形式：法兰

种类：浮球式

公称通径：25-50（mm）

适用介质：蒸汽

压力环境：常压

工作温度：高温

标准：日标

流动方向：单向

类型(通道位置)：二通式

GH4浮球型蒸汽疏水阀-单球，性能特点：
1.采用平衡双阀座设计，排量大，体积小。
2.耐久杠杆和阀门系统，以及特殊设计的浮球比常见的浮球式疏水阀的使用寿命长。
3.排气孔使空气排放更加准确。

GH4浮球型蒸汽疏水阀结构尺寸图表



型号	连接方式	通径		最高工作压力		最高工作温度		尺寸(mm)							尺寸(in)							阀体材质	重量
		mm	in	Mpa	psig	℃	°F	L	L1	H	H1	H2	W1	W2	L	L1	H	H1	H2	W1	W2		kg	lb
G2	法兰 JIS,ANSI, DIN	25	1"	1.6	230	220	428	175	310	230	83	59	-		6.9	12.2	9.1	3.3	5.3	-		铸铁 FC250	22.0	48.4
		32	1¼"					180							7.1
		40-50	1½"-2"					190							7.5
G4		32-50	1¼"-2"					200	422	295	105	90	-		7.9	16.6	11.6	4.1	3.5	-			40.0	88.0
G6		40-80	1½"-3"					270	482	345	130	88	-		10.6	19.0	13.6	5.1	3.5	-			64.0	140.8
G8		80-100	3"-4"					350	627	470	174	120	-		13.8	24.7	18.5	6.9	4.7	-			150.0	330.0

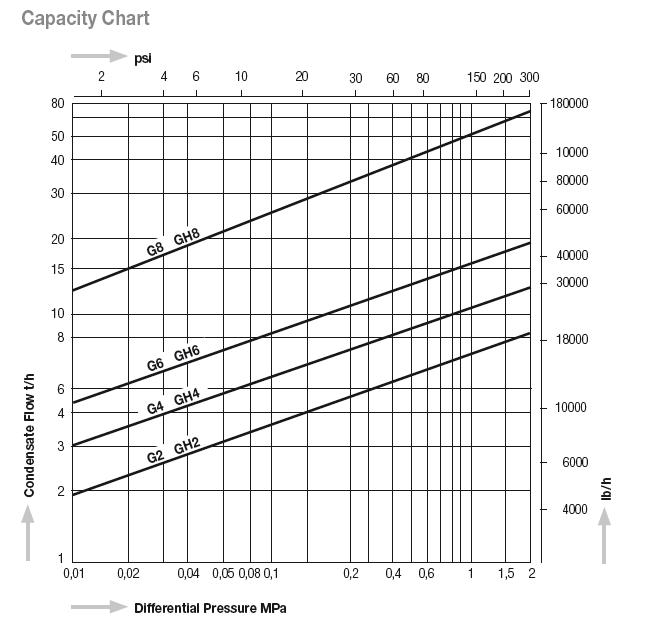

GH4浮球型蒸汽疏水阀排量图
