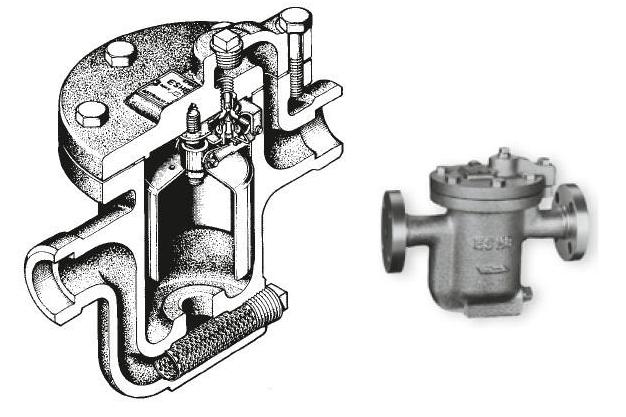

ESH倒吊桶式蒸汽疏水阀
倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,吊桶开口向下,倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气,不怕水击,抗污性能好。过冷度小,漏汽率小于3%,最大背压率为75%,连接件比较多,灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门,工作压差小于0.1MPA时,不适合选用。
品牌:宫胁MIYAWAKI
型号:ESH8N、ESH8NF、ESH8NW、ESH21F、ESH21W
材质:铸钢
种类:倒吊桶式
连接形式:焊接
公称通径:15-25(mm)
适用介质:蒸汽
流动方向:单向
类型(通道位置):二通式
ESH倒吊桶式蒸汽疏水阀性能特点
1、 有效保存能量,吊桶内部有水封和提升机构,故没有蒸汽泄露。
2、 没有空气气堵和蒸汽汽锁现象。
3、 安装有超级控制杠杆和SCCV系统,排水量大,经久耐用。
4、 可承受高背压(可达90%)。
5、 抗水击能力强。
6、 易于保养维修。
ESH倒吊桶式蒸汽疏水阀结构尺寸表
型号 |
连接方式 |
通径 |
最高工作压力 |
最高工作温度 |
尺寸(mm) |
尺寸(in) |
阀体材质 |
重量 |
mm |
in |
Mpa |
psig |
℃ |
°F |
L |
H1 |
H2 |
W |
L |
H1 |
H2 |
W |
kg |
lb |
ESH8N-21 ESH8N-45 |
螺纹Rc,NPT |
15 |
1/2" |
2.1 |
300 |
400 |
752 |
220 |
103 |
112 |
146 |
8.7 |
3.7 |
4.4 |
5.7 |
铸钢SCPH2 |
10.5 |
23.1 |
20 |
3/4" |
25 |
1" |
4.4 |
640 |
ESH8NF-21 ESH8NF-45 |
法兰
JIS,ANSI,DIN |
15 |
1/2" |
2.1 |
300 |
250 |
103 |
112 |
146 |
9.8 |
3.7 |
4.4 |
5.7 |
1/2",3/4"=12.31"=13.1 |
27.1 28.8 |
20 |
3/4" |
25 |
1" |
4.4 |
640 |
ESH8NW-21 ESH8NW-45 |
承插焊JIS,ASME,DIN |
15 |
1/2" |
2.1 |
300 |
220 |
103 |
112 |
146 |
8.7 |
3.7 |
4.4 |
5.7 |
10.5 |
23.1 |
20 |
3/4" |
25 |
1" |
4.4 |
640 |
ESH21F-21 ESH21F-45 |
法兰
JIS,ANSI,DIN |
15 |
1/2" |
2.1 |
300 |
350 |
145 |
160 |
205 |
13.8 |
5.7 |
6.3 |
8.1 |
31.0 |
68.2 |
20 |
3/4" |
25 |
1" |
4.4 |
640 |
ESH21W-21 ESH21W-45 |
承插焊JIS,ASME,DIN |
15 |
1/2" |
2.1 |
300 |
300 |
145 |
160 |
205 |
11.8 |
5.7 |
6.3 |
8.1 |
28.0 |
61.6 |
20 |
3/4" |
25 |
1" |
4.4 |
640 |
ESH倒吊桶式蒸汽疏水阀流量图
