G20系列不锈钢浮球式蒸汽疏水阀是日本MIYAWAKI宫协针对蒸汽输送管线以及小型换热器设计生产的工艺蒸汽疏水阀,该疏水阀可连续排出温度为饱和温度的冷凝水,主要适用于蒸汽输送管线, 食品, 制药等小冷凝排量使用系统。
G20系列不锈钢浮球式蒸汽疏水阀参数介绍:
适用介质:蒸汽
使用压力:0.3MPa(DN15),0.8MPa(DN20),2.1MPa(DN25)
使用温度:220℃
阀体材质:SCS13A不锈钢
连接方式:螺纹
连接口径:DN15~25mm

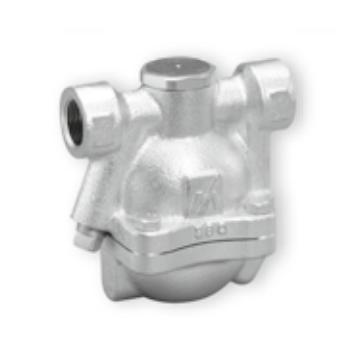

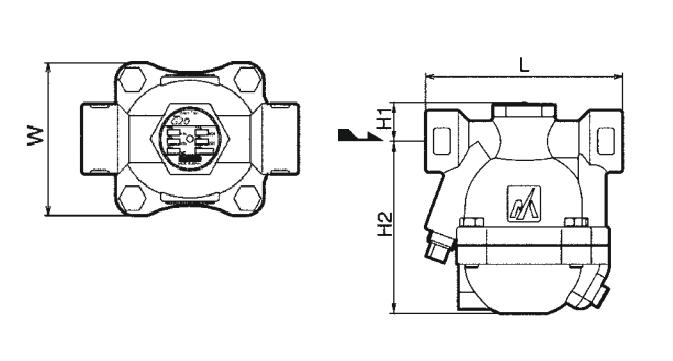

G20系列不锈钢浮球式蒸汽疏水阀产品及尺寸图:
G20系列不锈钢浮球式蒸汽疏水阀尺寸表
型号 |
连接方式 |
通径 |
最高工作压力 |
最高工作温度 |
排空阀类型 |
尺寸(mm) |
阀体材质 |
重量 kg |
mm |
in |
PMO(Mpa) |
TMO(℃) |
L |
H1 |
H2 |
W |
G20-3 |
螺纹 RC,NPT |
15 |
1/2" |
0.3 |
220 |
膜盒式 |
120 |
24 |
105 |
82 |
球墨铸铁FCD450 |
2.5 |
G20-8 |
0.8 |
G20-21 |
2.1 |
G20-3 |
20 |
3/4" |
0.3 |
G20-8 |
0.8 |
G20-21 |
2.1 |
G20-3 |
25 |
1" |
0.3 |
107 |
2.6 |
G20-8 |
0.8 |
G20-21 |
2.1 |
G20-3F |
法兰JIS,ASME,DIN |
15 |
1/2" |
0.3 |
150* 150lb 145 |
105 |
请参照重量表 |
G20-8F |
0.8 |
G20-21F |
2.1 |
G20-3F |
20 |
3/4" |
0.3 |
G20-8F |
0.8 |
G20-21F |
2.1 |
G20-3F |
25 |
1" |
0.3 |
160* 150lb 157 |
G20-8F |
0.8 |
G20-21F |
2.1 |
GC20-3 |
螺纹 RC,NPT |
15 |
1/2" |
0.3 |
120 |
21 |
113 |
86 |
不锈钢SCS13A(CF8) |
2.4 |
GC20-8 |
0.8 |
GC20-21 |
2.1 |
GC20-3 |
20 |
3/4" |
0.3 |
GC20-8 |
0.8 |
GC20-21 |
2.1 |
GC20-3 |
25 |
1" |
0.3 |
2.5 |
GC20-8 |
0.8 |
GC20-21 |
2.1 |
GC20-3F |
法兰JIS,ASME,DIN |
15 |
1/2" |
0.3 |
175* PN40 150 |
请参照重量表 |
GC20-8F |
0.8 |
GC20-21F |
2.1 |
GC20-3F |
20 |
3/4" |
0.3 |
195* PN40 150 |
GC20-8F |
0.8 |
GC20-21F |
2.1 |
GC20-3F |
25 |
1" |
0.3 |
215* PN40 160 |
GC20-8F |
0.8 |
GC20-21F |
2.1 |
G20重量表 |
|
|
|
|
|
通径 mm |
JIS |
ASME/JPI |
GB/T-PN2.5 DIN-PN25 |
10/16KFF |
20KRF |
150lbRF |
300lbRF |
15 |
3.8 |
4 |
3.5 |
3.8 |
3.7 |
20 |
4.2 |
4 |
3.9 |
- |
4.2 |
25 |
5.3 |
5 |
4.6 |
- |
4.8 |
GC20重量表 |
|
|
|
|
|
通径 mm |
JIS |
ASME/JPI |
GB/T-PN2.5 DIN-PN25 |
|
