SD1双金属片式蒸汽疏水阀是日本MIYAWAKI宫协生产的蒸汽疏水阀，该疏水阀具有启动速度快，安装简便，可以安装到管道系统的任意位置。SD1双金属片式蒸汽疏水阀关键器件采用不锈钢材质制造，使其具有良好的抗腐蚀性和耐久性。



日本MIYAWAKI宫胁SD1双金属片式蒸汽疏水阀参数介绍：

适用介质：蒸汽

使用温度：最高400℃

使用压力：0.3~31Kg/cm²

阀体材质：不锈钢

双金属片材质：不锈钢

连接方式：RC 螺纹

连接口径：DN8~15mm



日本MYAWAKI宫胁SD1双金属片式蒸汽疏水阀产品图：

日本MIYAWAKI宫胁SD1蒸汽疏水阀开箱图：

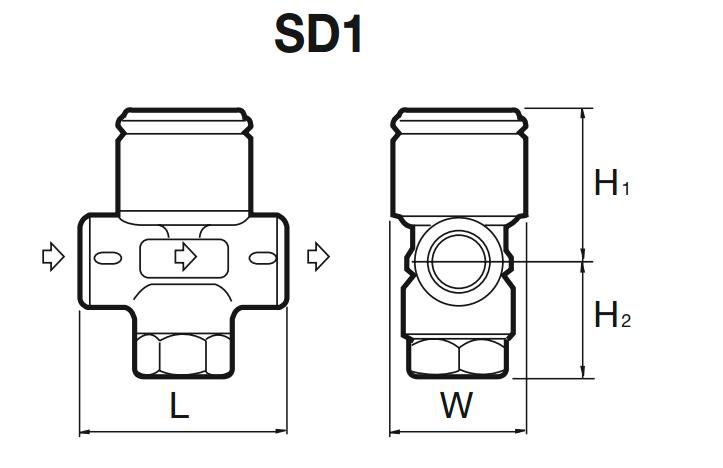

日本MIYAWAKI宫协蒸汽疏水阀SD1尺寸规格：

SD1蒸汽疏水阀规格表

规格：mm	L：mm	H1：mm	H2：mm	W：mm	重量：Kg
8	52	39	25	34	0.3
10	52	39	25	34	0.3
15	60	41	23	34	0.3



型号	连接方式	通径		工作压力范围		最小工作压差		最高工作温度		尺寸(mm)				尺寸(in)				阀体材质	重量
		mm	in	Mpa	psig	Mpa	psig	℃	°F	L	H1	H2	W	L	H1	H2	W		kg	lb
SU2H	螺纹 Rc	15	1/2"	6.4	900	2.0	284	425	780	70	47	32	53	2.8	1.85	1.26	2.08	不锈钢(SUS420J2)	0.8	1.8
		20	3/4"
		25	1"							75	51			2.95	2				1.0	2
SU2HF	法兰	15	1/2"							205	47	32	53	8.1	1.85	1.26	2.08		参照重量表
		20	3/4"																1.5	3.3
SU2HW	承插焊	25	1"							140				5.5					1.4	3.1
SD1	螺纹 Rc,NPT	8	¼"	0.03-3.1	4.4-450			400	752	52	39	25	34	2.0	1.5	1.0	1.3		1.3	2.9
		10	3/8"																0.3	0.7
		15	1/2"							60	41	23		2.4	1.6	0.9
