大型冷凝水回收型
※可用于防爆区域
●最高使用压力:1.05MPa
●最高使用温度:185℃
●最大排水量(驱动流体):
饱和蒸汽:9.0t/h 压缩空气:9.0t/h
●阀体材质:球墨铸铁(FCD450)
用途:低压冷凝水回收

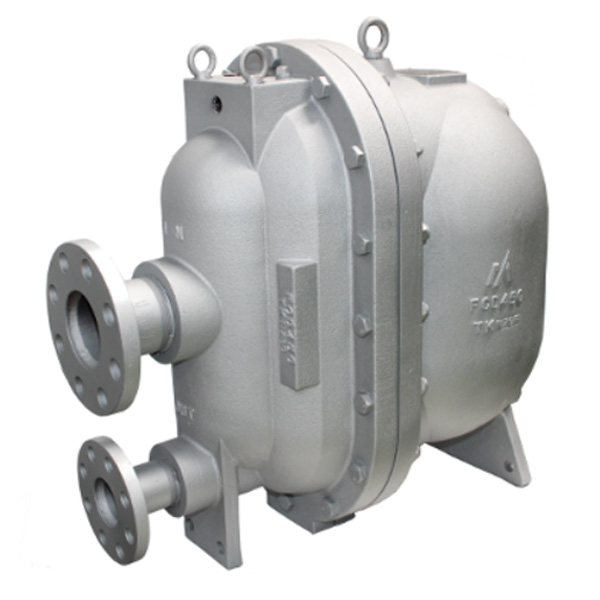

冷凝水回收泵
●大数量回收用
冷凝水回收泵是一种可以将低压冷凝水压向高处/高压管道的装置。安装本产品后,可以有效回收、利用以前无法利用的冷凝水中的热量,实现巨大的节能收益。
优点/性能
节能性能
可以节省锅炉燃料和耗水量。
可用于防爆区域
使用驱动流体压力压出冷凝水,不需电力,因此可以用于防爆区域。
除了蒸汽以外,驱动流体也可以使用压缩空气和氮气。
维护简单
整套装置安装在阀盖内部,实现在线更换维护。
用途
●低压系统的冷凝水回收(压送至高处/高压冷凝水回收管道)
●避免失流现象
失流现象是指装置一次侧的压力下降导致蒸汽疏水阀无法工作,使得装置内的冷凝水滞留的现象。不但妨碍冷凝水排出,而且容易引起水击和热交换器腐蚀。

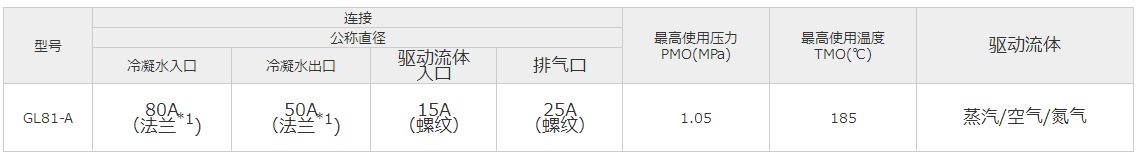

规格
*1可用法兰标准 JIS16KFF、ASME/JPI 150lb、PN16
●最高容许压力(PMA):1.6MPa
●最高容许温度(TMA):250℃
●GL81-A型配有以下零件:
入口侧止回阀 |
80A |
1个 |
入口侧垫片 |
80A |
2个 |
入口侧配对法兰 |
80A |
1个 |
入口侧螺栓/螺母 |
|
8套(150lb为4套) |
主体固定⽀架 |
|
2个 |
出口侧止回阀 |
50A |
1个 |
出口侧垫片 |
50A |
2个 |
出口侧配对法兰 |
50A |
1个 |
出口侧螺栓/螺母 |
|
8套(150lb为4套) |
主体固定⽀架螺栓/螺⺟ |
|
2套 |
*⼊⼝侧⽌回阀和出⼝侧⽌回阀、请务必使⽤标准指定配件。

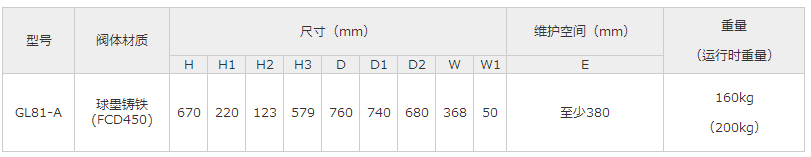

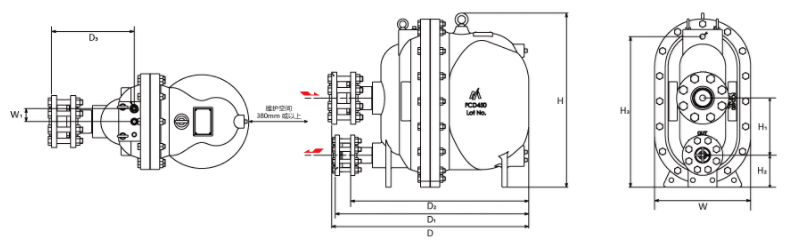

尺寸及重量

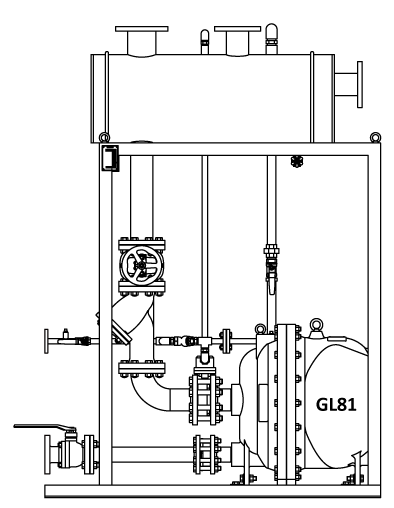

GL81-PU型套装

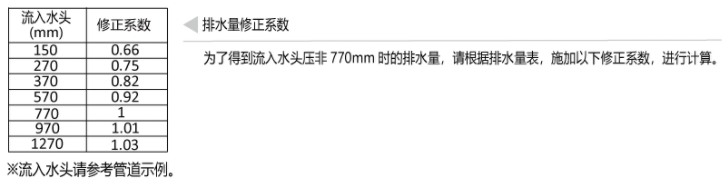

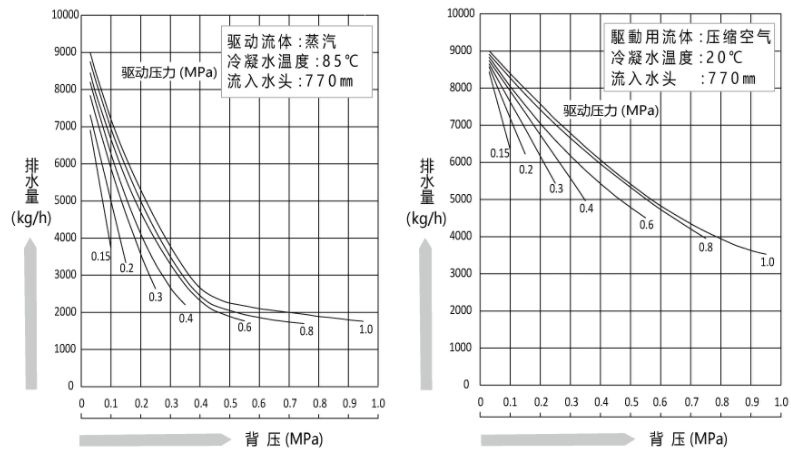

排水量

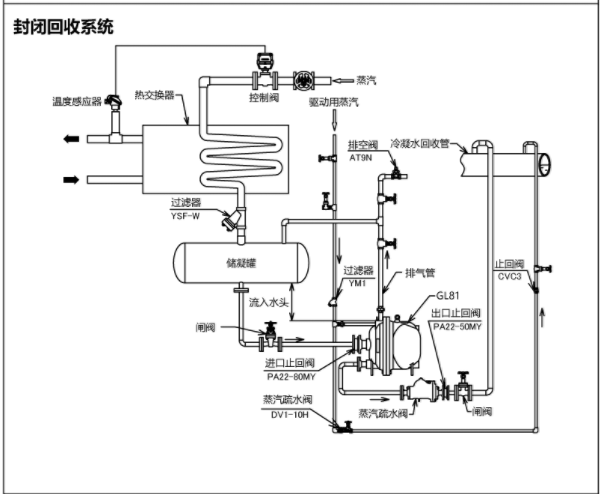

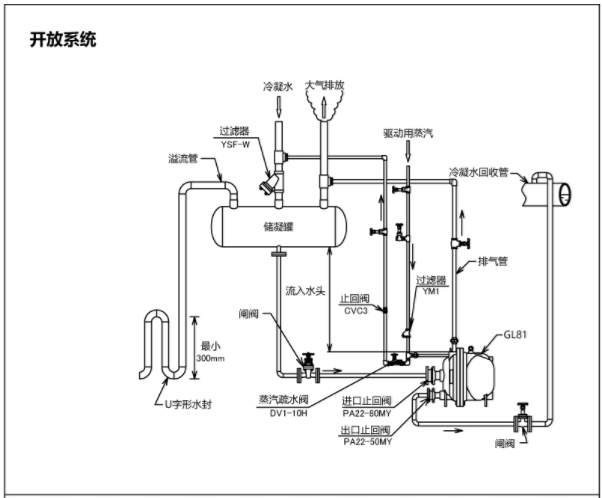

管道示例
避免失流现象
